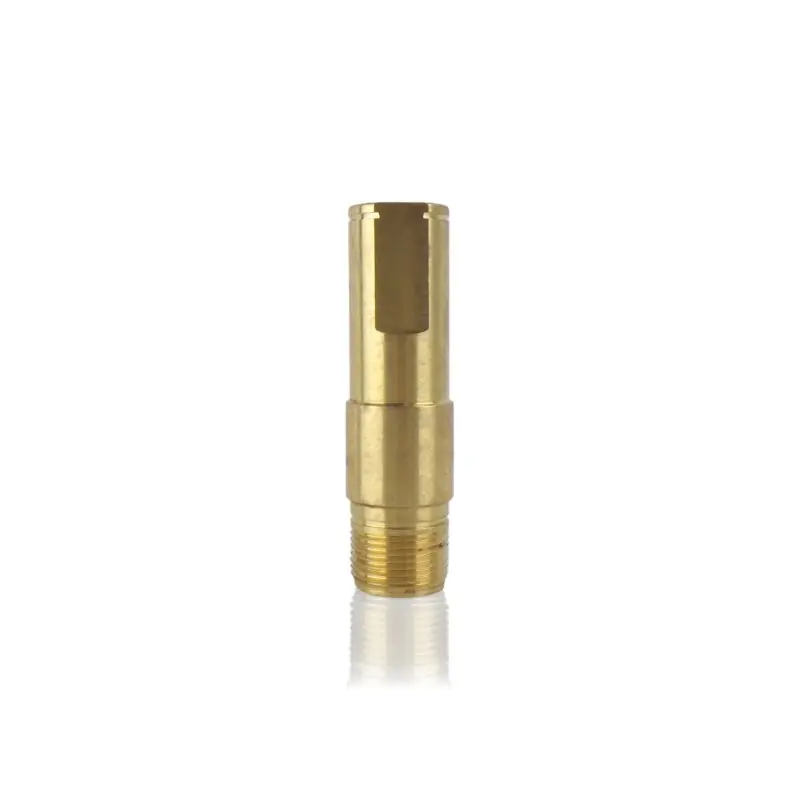

Spiesz się – Złącze Obrotowe Bębna

Mosiężne złącze obrotowe 40323 pracuje w osi bębna nawojowego myjki ciśnieniowej Kranzle. Odpowiada za przekazywanie wody pod ciśnieniem roboczym między nieruchomym przyłączem myjki a obracającym się bębnembez skręcania węża podczas nawijania i rozwijania.

Zastosowanie

Złącze montowane jest centralnie w osi obrotu bębna nawojowego. Jedna strona połączona jest ze stałą instalacją wodną myjki, druga obraca się razem z bębnem. Między tymi powierzchniami odbywa się ciągły przepływ wody roboczej pod ciśnieniem. Mosiężna konstrukcja zapewnia odporność na ciśnienie i warunki pracy typowe dla myjek ciśnieniowych.

Element serwisowymontowany podczas naprawy bębna nawojowego po uszkodzeniu lub zużyciu istniejącego złącza.

Objawykiedy warto wymienić

• Wyciek wody w okolicy osi bębnaszczególnie widoczny podczas nawijania i rozwijania węża.
• Kapanie wody z centralnej części bębna przy ciśnieniu roboczym lub bezpośrednio po jego zaniku.
• Wyczuwalny luz w osi obrotu lub nierówna praca bębna przy zwijaniu.
• Widoczna korozja, rysy na powierzchniach uszczelniających lub mechaniczne uszkodzenie gwintu złącza.
• Opór lub zacięcie przy obracaniu bębna, które nie wynika ze stanu łożysk w blokach 40305/40306.

Jak dobrać właściwy element

Identyfikuj wyłącznie po numerze referencyjnym 40323. W węźle bębna nawojowego Kranzle złącze obrotowe bywa dostępne jako oddzielny korpus, oddzielny trzpień lub komplet. Jeśli nie masz pewności co do tego, czy 40323 to element samodzielny czy zestawsprawdź przed zakupem, porównując z demontowaną częścią.

Przy wymianie złącza oceń jednocześnie stan pierścienia ustalającego i pierścienia dystansowegoich wymiana przy otwartym węźle jest prosta i zapobiega ponownemu demontażowi.

Kompatybilność

Część serwisowa do myjek ciśnieniowych Kranzle wyposażonych w bęben nawojowy. Dokładny zakres kompatybilności weryfikuj po numerze referencyjnym 40323.

[faq]

Jak odróżnić wyciek wynikający ze złącza od wycieku z bloku łożyskowego?|Wyciek ze złącza obrotowego pojawia się w osi bębnatam, gdzie bęben łączy się z przyłączem wodnymi nasilany jest ciśnieniem roboczym. Wyciek z bloków łożyskowych (40305, 40306) dotyczy raczej czopów bębna po bokach konstrukcji i zwykle nie jest bezpośrednio związany z ciśnieniem wody. Przy diagnostyce odsuń wąż i obserwuj, gdzie dokładnie pojawia się woda.

Czy mosiężne złącze można regenerować przez polerowanie, czy konieczna jest wymiana?|Mosiądz dobrze poddaje się obróbce mechanicznejpłytkie rysy na powierzchniach uszczelniających można wygładzić. Przy głębokiej korozji, uszkodzeniu gwintu lub wżerach od twardej wody regeneracja nie jest miarodajna i wymiana jest pewniejsza. W środowiskach z twardą wodą złącze koroduje szybciejwarto skrócić interwał przeglądu.

W jakiej kolejności demontować złącze, żeby nie uszkodzić wałka bębna?|Przed demontażem opróżnij bęben z wody i odetnij od ciśnienia. Jeśli element jest zablokowany osadami wapiennymi, namocz go środkiem odkamieniającym przed próbą demontażu. Zapisz orientację i kolejność wszystkich elementów.

Czy przy wymianie złącza 40323 trzeba wymieniać też inne elementy węzła bębna?|Nie ma takiego obowiązku, ale przy otwartym węźle warto sprawdzić pierścień ustalający, pierścień dystansowy oraz podkładkę mosiężną. Te elementy pracują razem ze złączem i mogą być zużyte w podobnym stopniu. Jeśli bęben był użytkowany długo lub mocno, oceń też stan bloków łożyskowychbicie lub luz boczny bębna wskazuje na ich zużycie niezależne od złącza.

[/faq]
